Framsida

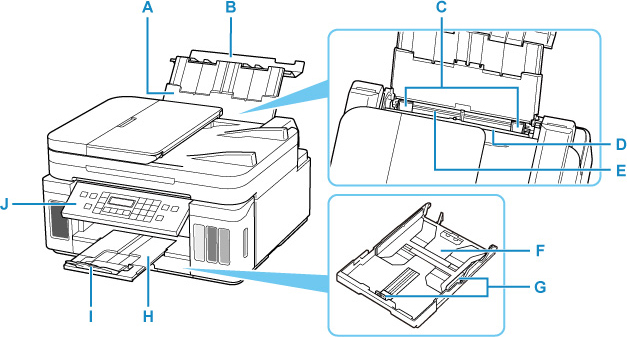

- A: Pappersstöd
- Dra ut för att fylla på papper i det bakre facket.
- B: Bakre fackets lock
- Öppna för att fylla på papper i det bakre facket.
- C: Pappersledare
- Justera med båda sidor av pappersbunten.
- D: Lucka för matningsfack
-
Hindrar föremål från att hamna i matningsfacket.
Öppna luckan för att justera pappersledarna och stäng den igen före utskrift.
- E: Bakre fack
-
Fyll på papper här. Två eller flera ark av samma format och papperstyp kan fyllas på samtidigt och matas automatiskt ut, ett ark i taget.
- F: Kassett
-
Fyll på med vanligt papper av A4-, B5-, A5- eller Letter-format i kassetten och sätt den i skrivaren.
- G: Pappersledare
- Justera med pappersbuntens höger-, vänster- och framsida.
- H: Utmatningsfack
- Utskrivna papper matas ut. Dra ut den innan du börjar skriva ut.
- I: Utmatningsfackets förlängningsdel
- Öppna det för att stödja papper som matas ut.
- J: Manöverpanel
-
Används för att ändra inställningar och styra skrivaren.

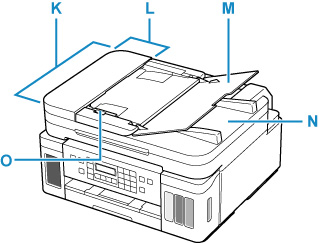

- K: ADF (automatisk dokumentmatare)
-
Placera ett dokument här. Dokumenten som placeras i dokumentfacket skannas automatiskt, ett ark i taget.
- L: Dokumentmatarens lock
- Öppna luckan när du ska ta bort papper som har fastnat.
- M: Dokumentfack
- Öppna det för att placera ett dokument i ADF. Du kan lägga i två eller flera dokumentark med samma storlek och tjocklek. Den sida av dokumentet som du vill scanna ska vara vänd uppåt.
- N: Dokumentutmatningsfack
- Dokument som har skannats från ADF matas ut här.
- O: Dokumentledare
- Justera denna ledare så att den motsvarar bredden på dokumentet i ADF.

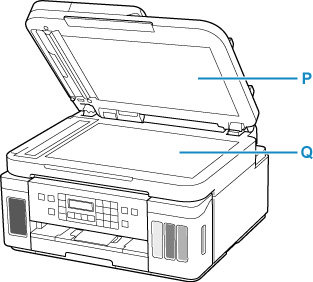

- P: Dokumentlucka
- Öppnas när ett original ska läggas på glaset.
- Q: Glasskiva
- Placera ett original här.
